Przełącznik ciśnienia w konstrukcji kotła gazowego jest urządzeniem znanym nie każdemu właścicielowi sprzętu gazowego. Mechanizm będący w istocie wyłącznikiem ciśnieniowym typu różnicowego uruchamiany jest pod wpływem siły pociągowej strumienia dymu utworzonego przez układ wentylatorowy. Ale jak rozmieszczony jest presostat kotła gazowego, dlaczego jest potrzebny i na jakie awarie jest podatny?
Rozważymy te pytania bardziej szczegółowo w naszym artykule – porozmawiamy o cechach konstrukcyjnych tej części, która pełni rolę sterownika normalnej pracy wentylatora i układu usuwania spalin. Analiza techniczna presostatu pomoże zrozumieć działanie palnika gazowego, w pełni opanować działanie kotła i prawidłowo reagować na awaryjne wyłączenia.
Budowa presostatu kotła gazowego
Działanie presostatu nie różni się wyraźną złożonością mechaniczną lub elektryczną. Jednak przełącznik ciśnienia domowego kotła gazowego nadal ma unikalne szczegóły, na przykład wrażliwą membranę.
Element ten podłączony jest do mikroprzełącznika pełniącego funkcję przełącznika sygnału. Do sterowania palnikiem (sterowanie w trybie normalnym lub awaryjnym) wykorzystuje się najczęściej grupę trzech styków. Zasadniczo jeden kontakt jest „wspólny”.

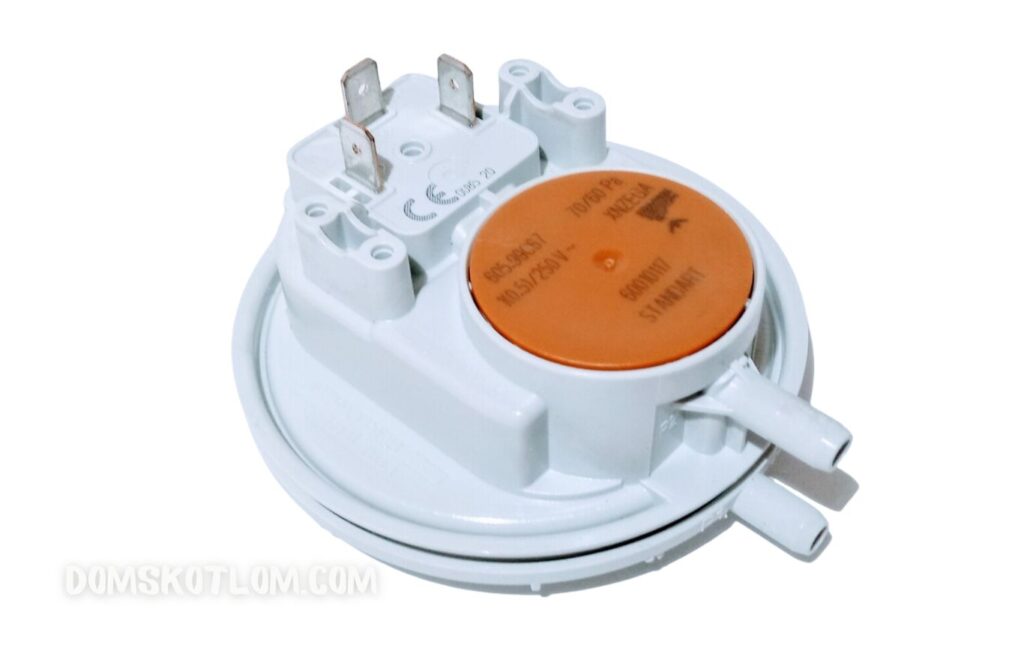

Szeroko stosowana wersja przekaźnika różnicowego przeznaczona do pracy w konstrukcji wielu domowych kotłów gazowych. Wygląda na proste technicznie urządzenie, ale jest istotne pod względem funkcjonalności.
Normalnemu trybowi pracy urządzeń kotłowych towarzyszy stan pracy membrany termostatycznej, w którym obwód pozostaje zamknięty ze względu na jedną konfigurację styków presostatu kotła. Jeśli tryb pracy urządzenia zostanie zakłócony (przepływ dymu zmienia charakterystykę), odpowiednio zmienia się położenie wrażliwej membrany.
W tym stanie grupa robocza styków mikroprzełącznika pęka, natomiast druga grupa (wyłącznik awaryjny) naprzeciwko tworzy obwód przewodzący. Za pośrednictwem tego obwodu źródło prądu jest podłączone do układu automatycznej blokady, w wyniku czego zostaje uruchomione awaryjne sterowanie palnikiem gazowym, a także układ cyrkulacji wody.
Ze względu na obecność presostatu skutecznie przeprowadzane są:
- kontrola temperatury;
- monitorowanie ciśnienia dymu;
- kontrola kondensacji.
Wszystkie te funkcje mają zasadniczy wpływ na pracę urządzeń do podgrzewania wody, zapewniają nie tylko sprawną funkcjonalność, ale także bezpieczeństwo pracy kotła.
Jak sprawdzić działanie urządzenia?
Diagnozowanie prawidłowego działania presostatu urządzeń gazowych jest zadaniem koniecznym i użytecznym. Z reguły taką kontrolę przeprowadzają przedstawiciele przedsiębiorstw gazowniczych za pomocą specjalnych urządzeń.
Jednak sam właściciel kotła gazowego może również przeprowadzić swego rodzaju „testowanie” za pomocą prostych czynności. Pamiętaj tylko, że takie działania naruszają zasady serwisowania urządzeń gazowych.
Jeżeli jednak właściciel zdecydował się na złamanie zasad, wystarczy ograniczyć dopływ wody wodociągowej do kotła, na przykład poprzez częściowe zakrycie zaworu odcinającego dopływ wody.
W wyniku zmniejszenia masy przepływu wody w układzie kotła gazowego temperatura i ciśnienie gazów spalinowych nieuchronnie zaczynają się zmieniać. Wentylator zwiększa liczbę obrotów w celu wytworzenia większej próżni w komorze.
Odpowiednio, zgodnie z teorią działania presostatu, urządzenie to jest aktywowane, wyłączając kocioł z powodu niewystarczającego rozrzedzenia przez linię zasilającą rurki silikonowe. Urządzenie załącza się w odwrotnym przypadku, gdy wartość rozrzedzenia przekroczy ustawioną wartość.
Awarie presostatu i wskazówki dotyczące naprawy
Zanim zastanowimy się, jak samodzielnie naprawić przełącznik ciśnienia zainstalowany w kotle gazowym, zajmijmy się typowymi awariami, które wpływają na ten element konstrukcyjny.
Określenie głównych usterek
Jak pokazuje praktyka obsługi domowych kotłów gazowych, wady przekaźnika różnicowego są zwykle sygnalizowane przez:
- brak charakterystycznego „kliknięcia” przy uruchamianiu wentylatora układu odgazowania;
- niemożność uruchomienia urządzeń gazowych;
- wysyłanie sygnału błędu poprzez wskaźnik lub na wyświetlaczu;
Każdy z wymienionych błędów może być związany z defektami elementów presostatu, a także z tak zwyczajnym momentem, jak pojawienie się warstwy tlenku na stykach mikroprzełącznika presostatu.
Aby móc oczyścić płatki styków mikroprzełącznika z wysoką jakością, należy zdemontować mikroprzełącznik przekaźnika różnicowego kotła gazowego systemu. Nie wyklucza się jednak utlenienia styku wewnątrz, co wymaga całkowitej wymiany części.
Fizyczne zużycie membrany przekaźnika różnicowego jest również dość częstą przyczyną awarii urządzeń gazowych. Ta część urządzenia jest tradycyjnie wykonana na bazie kauczuku silikonowego.
W trakcie długotrwałego użytkowania guma częściowo traci swoje właściwości sprężyste (wysycha). W rezultacie odnotowuje się nieprawidłowe działanie mikroprzełącznika trybu.
Między innymi fizyczne zużycie wentylatora odprowadzającego spaliny może spowodować awarię presostatu. Nie wyklucza się podobnych sytuacji spowodowanych zatkaniem systemu zbierania kondensatu, uszkodzeniem rurociągów systemowych itp.
Zalecamy również zapoznanie się z instrukcją sprawdzania sprawności czujnika ciągu i zaworu trójdrogowego w kotle gazowym .
Jak naprawić wyłącznik ciśnieniowy w kotle gazowym?
Jeśli przyczyny nieprawidłowego działania presostatu domowego kotła gazowego zostaną szczegółowo określone, wówczas najczęściej optymalnym wyjściem z sytuacji jest jego całkowita wymiana.
Podejście to tłumaczy się faktem, że większość przekaźników różnicowych kotłów gazowych ma konstrukcję „odlewaną”. W związku z tym naprawa takiego urządzenia będzie po prostu droższa niż zakup nowego. W odpowiednich sklepach łatwo jest kupić nowy przełącznik ciśnienia do kotła gazowego tego lub innego modelu. Rynek komercyjny oferuje urządzenia do niemal każdego modelu.
Jeśli jednak istnieje chęć, umiejętność i szansa, modne jest podjęcie próby naprawienia tego. W pierwszej kolejności konieczne będzie zdemontowanie urządzenia poprzez wyłączenie zasilania kotła gazowego i zamknięcie liniowego zaworu zasilania gazem.
Następnie można przystąpić do demontażu presostatu, dla którego:

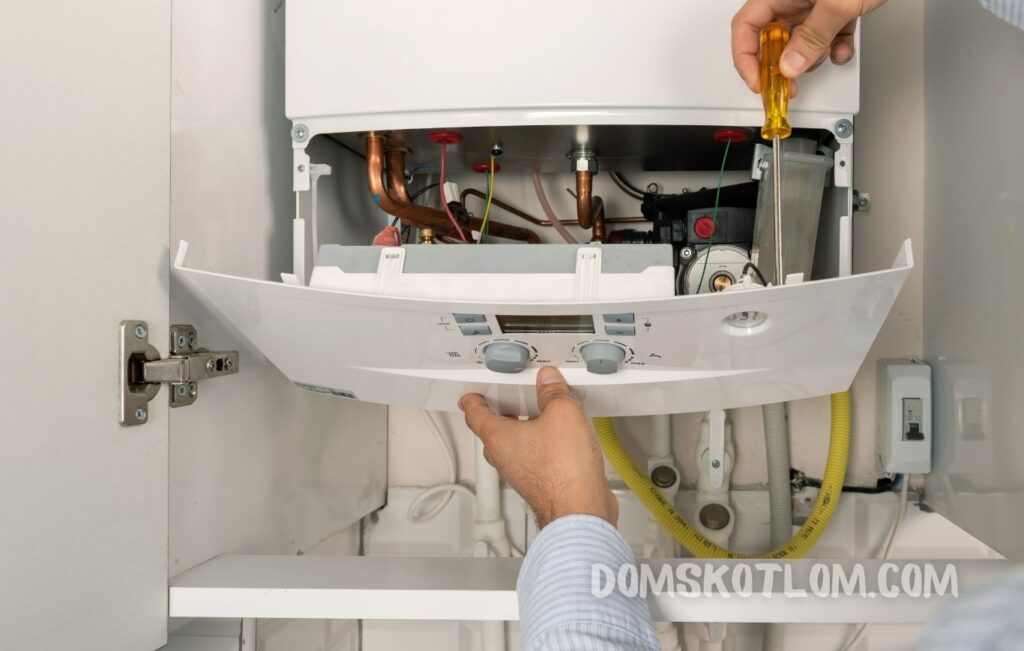

- otworzyć korpus kotła;
- zdjąć osłonę wlotu powietrza;
- odłączyć rurkę silikonową od złącza wentylatora;
- odkręcić elementy mocujące i zdemontować przełącznik ciśnienia;
- odłączyć od urządzenia parę styków typu „faston”;
- odłączyć wężyk silikonowy od złączki urządzenia.
W pierwszej kolejności należy sprawdzić wszystkie rurki silikonowe znajdujące się w systemie pod kątem zanieczyszczeń. Jeżeli wewnątrz rurek znajduje się zanieczyszczenie, konieczne jest przepłukanie i przedmuchanie ich wnętrza.
Zaleca się również umycie i przedmuchanie wewnętrznej powierzchni przekaźnika różnicowego specjalnymi płynami technicznymi neutralnymi dla silikonu.
Sprawdzenie działania mikroprzełącznika przekaźnika różnicowego kotła gazowego nie jest trudne. W tym celu w trybie pomiaru rezystancji grupy styków są „wywoływane” w celu zapewnienia przewodności.
Następnie kontroli poddawany jest mikroprzełącznik, czyli grupa styków tego elementu. Przewodność styków sprawdza się za pomocą urządzenia pomiarowego – testera. W przypadku naruszenia przewodności na którejkolwiek z grup styków mikroprzełącznik należy naprawić lub wymienić na nowy.
Podczas sprawdzania mikroprzełącznika wyłącznika ciśnieniowego kotła gazowego może być konieczna symulacja rozrzedzenia pod ciśnieniem. Aby to zrobić, wystarczy podłączyć mały odcinek rurki silikonowej do króćca wyłącznika ciśnieniowego kotła gazowego, oznaczonego znakiem „minus”. Drugą (plus) dyszę po prostu zamykamy i poprzez podłączoną rurkę powietrze zasysane jest ustami przy niewielkim wysiłku.
Podczas wykonywania takich manipulacji tester pomiarowy jest podłączony do grup styków mikroprzełącznika i sprawdzana jest obecność lub brak prądu przepływającego przez styki.
Ta metoda testowania ma oczywiście wyłącznie charakter „krajowy”. Profesjonalnie te same czynności wykonujemy przy pomocy sprzętu serwisowego.
Wnioski i przydatny film na ten temat
Całkiem możliwe jest, że użytkownik samodzielnie wykona obsługę przekaźnika różnicowego kotła gazowego, korzystając ze specjalnych terminali serwisowych do tych działań. Praktycznie każdy model sprzętu posiada taką złączkę do podłączenia urządzenia mierzącego podciśnienie.
Jednocześnie surowo zabrania się wykonywania jakichkolwiek prac technicznych na kotłach lub kolumnach gazowych bez odpowiedniego zezwolenia i dopuszczenia służb specjalnych. Nieprzestrzeganie takich zasad i wymagań grozi wypadkiem, co niejednokrotnie potwierdziła praktyka.
